Dettagli:
|
| NOME: | GYTC8S aerei calcolano 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 | Tipo della fibra: | G652D |
|---|---|---|---|
| Numero di fibre: | 24F | Tipo: | cavo a fibre ottiche |
| Diametro del cavo: | 9.8*18.5mm | Membro di forza: | Filo di acciaio |
| installazione: | Autosufficiente/aereo | Applicazione: | Installazione aerea |
| Membro del messaggero: | Filo di acciaio | Certificazione: | ISO9001/CE |
| Opzioni della fibra: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Colore: | Su misura |
| Evidenziare: | Figura aerea 8 cavo a fibre ottiche di GYTC8S,Cavo a fibre ottiche del centro di GYTC8S 96,Una figura aerea 8 cavo a fibre ottiche dei 96 centri |
||
GYTC8S aerei calcolano 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 centri
La descrizione di GYTC8S aereo calcola 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 centri

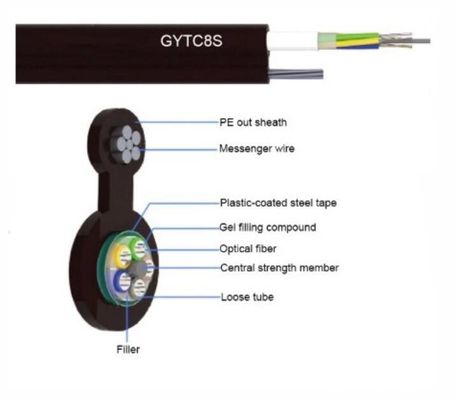

Il cavo di GYXTC8S è costruito inserendo una fibra di 250μm in un tubo sciolto fatto di un materiale del alto-modulo riempito di composto idrorepellente. Il tubo sciolto è ricoperto longitudinalmente di striscia d'acciaio rivestita di plastica su due lati (PSP) e un materiale di acqua didascalia si aggiunge fra la striscia d'acciaio ed il tubo sciolto per assicurare il blocchetto compatto e longitudinale dell'acqua del cavo ed il filo d'acciaio è integrato in un tipo a forma di 8. Dentro la guaina del polietilene.
Le caratteristiche di GYTC8S aereo calcolano 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 centri
1. la forza ad alta resistenza dei trefoli soddisfa la richiesta di autosufficiente e riduce
colata 2.installation
3.Good meccanico e prestazione di temperatura
4. Tubo sciolto ad alta resistenza che è idrolisi resistente
composto del materiale da otturazione del tubo 5.Special assicurare una protezione critica di fibra
le misure seguenti 6.The sono approntate per assicurare il cavo a tenuta d'acqua:
il cavo 7.Steel ha usato come il membro di forza centrale
composto del materiale da otturazione del tubo 8.Loose
materiale da otturazione del centro di 9,100% cavi
Barriera dell'umidità 10.APL
11.Storage/temperatura di funzionamento: -40℃~+70℃
I dati di parametro di GYTC8S aereo calcolano 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 centri
| Modello | Numero di fibre | Conteggio della metropolitana | Conteggio della corda del materiale da otturazione |
Peso (kg/km) |
Tensione (n) |
Schiacciamento (N/100mm) |
Raggio di piegamento statico/dinamica (millimetro) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | Secondo il diametro del cavo della sospensione | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Parametri tecnici:
Conteggio del cavo |
Fuori guaina diametro |
Peso |
Minimo permissibile Di tensione Forza (N) |
Permissibile minimo Carico massimo (N/100mm) |
Minimo Piegamento Raggio (Millimetro) |
Stoccaggio temperatura |
|||
| (Millimetro) | (chilogrammo) | Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|
FAQ
1.About il prezzo?
Citiamo solitamente entro 12 ore dopo che confermiamo i dati tecnici dei vostri prodotti.
2.What è il pagamento metodo?
Accettiamo L/C, T/T, Western Union, MoneyGram, Paypal ecc.
3.What sono le vostre dilazioni di pagamento?
30% in anticipo e 70% prima della spedizione
4.How per spedire gli oggetti a me?
Il corriere (DHL, TNT, FEDEX, UPS, SME), merci aviotrasportate, nave dell'oceano è disponibile.
5. quanto tempo è il vostro termine di consegna?
Il termine di consegna generale è i 5-7 giorni dopo che l'ordine confermato, dipende dalla quantità di ordine.
6.Can voi inviarmi un campione libero?
Sì, siamo disposti a inviare il campione libero, se voleste pagare i costi di spedizione.
7.Do voi accettare OEM o ODM?
Sì, siamo fabbrica. tutti i vostri requisiti su misura possiamo fare il nostro meglio per aiutarvi a realizzare.
I disegni di GYTC8S aereo calcolano 8 cavi di comunicazione 12 24 48 cavo a fibre ottiche del singolo modo dei 96 centri
