Dettagli:
|
| NOME: | Figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12 | Tipo della fibra: | G652D |
|---|---|---|---|
| Numero di fibre: | 24F | Tipo: | cavo a fibre ottiche |
| Diametro del cavo: | 9.8*18.5mm | Membro di forza: | Filo di acciaio |
| installazione: | Autosufficiente/aereo | Applicazione: | Sistema di comunicazione interurbano |
| Membro del messaggero: | Filo di acciaio | Certificazione: | ISO9001/CE |
| Opzioni della fibra: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Colore: | Su misura |
| Evidenziare: | Una figura aerea 8 cavo a fibre ottiche dei 12 centri,Figura aerea 8 cavo a fibre ottiche di GYXTC8Y,Cavo a fibre ottiche del centro di GYXTC8Y 12 |
||
Figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12
Descrizione della figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12
Il cavo aereo a fibra ottica di GYFTC8Y è non cavo autosufficiente del cavo d'acciaio del filo dell'armatura 7x1.0mm. Il tubo sciolto è fatto di alta plastica del modulo (PBT), che sono riempiti di gel resistente dell'acqua. Il tubo è incagliato liberamente intorno al non metallico rinforza il membro (FRP). La guaina esterna è fatta del rivestimento UV del PE della resistenza. La figura 8 struttura autosufficiente fornisce la forza ad alta resistenza e permette alle installazioni aeree di riduzione dei costi facile e. Il membro autosufficiente del cavo d'acciaio del filo dà resistente ad alta resistenza.
Caratteristiche della figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12
1. Buona prestazione di temperatura e meccanica
2. Tubo sciolto ad alta resistenza che è idrolisi resistente
3. Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
4. La struttura compatta specialmente progettata è buona ad impedire i tubi sciolti restringersi
5. La guaina del PE protegge il cavo da radiazione ultravioletta
6. La progettazione leggera porta il basso costo ed anche l'installazione facile
abilità 7.Anti-electromagnetism.
diametro del cavo 8.Small, peso leggero del cavo, autosufficiente,
installazione 9.Easily.
Dati di parametro della figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12
| Oggetti | Descrizione | |
| Prima di cavo | Dopo cavo | |
| atten.1310 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1383 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1550 | ≤0.21dB/km | ≤0.22dB/km |
| atten.1625 | ≤0.23dB/km | ≤0.24dB/km |
| Lunghezza d'onda di taglio del cavo | ≤1260 nanometro | |
| lunghezza d'onda della Zero-dispersione | 1300 ~ 1324 nanometro | |
| pendio della Zero-dispersione | ≤0.091 ps/(nm2.km) | |
| Diametro di campo di modo | @ 1310 nanometro 8.8~9.6μm | |
| Il centro/errore placcato di concentricità | ≤0.6μm | |
| Diametro del rivestimento | 125±1.0μm | |
| Non circolarità del rivestimento | ≤1.0% | |
| Diametro ricoprente primario | 245±7μm | |
|
la Macro-curvatura ha indotto il raggio di attenuazione 16mm, 1 giro raggio di 25mm, 100 giri raggio di 30mm, 100 giri |
Δ≤0.05dB @1550nm Δ≤0.05dB @1550nm Δ≤0.05 dB @1625nm |
|
|
Fibra numerica.
|
Diametro esterno (millimetri)
|
Peso (kg/km)
|
Tensione (n)
|
Caricamento di arresto (N/100mm)
|
||
|
A breve termine
|
Lungo termine
|
A breve termine
|
Lungo termine
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
Parametri tecnici:
Conteggio del cavo |
Fuori guaina diametro |
Peso |
Minimo permissibile Di tensione Forza (N) |
Permissibile minimo Carico massimo (N/100mm) |
Minimo Piegamento Raggio (Millimetro) |
Stoccaggio temperatura |
|||
| (Millimetro) | (chilogrammo) | Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|
FAQ
1.Are voi il produttore reale?
Sì. Siamo il produttore reale con più delle persone 560.
2. quanti anni siete stato nel campo delle fibre ottiche?
Dal 2001.
3.Can voi accettare piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti come sappiamo che l'affare proviene sempre da piccolo ordine.
4.What è il vostro periodo di garanzia?
25 anni per cavo a fibre ottiche
genere 5.Which di certificazione che avete?
ISO9001, SGS, CIQ.
6.What è il vostro termine di consegna?
Solitamente entro 2-30 giorni lavorativi
7.What è il vostro pagamento modo?
T/T, L/C, Western Union e Paypal.
8.Can voi fornire i prodotti su misura e logo?
Sì. Assicuriamo il servizio di OEM&ODM. Potete inviarci il vostro disegno.

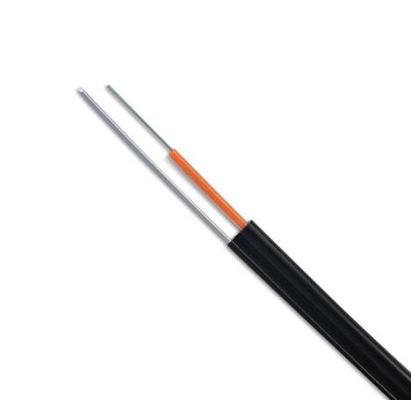

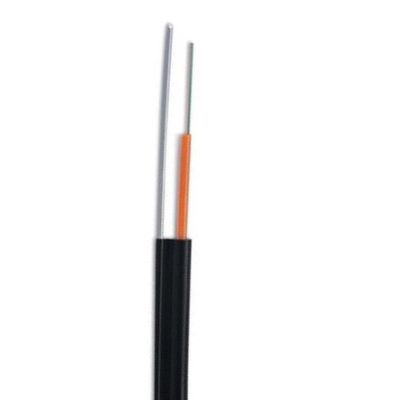

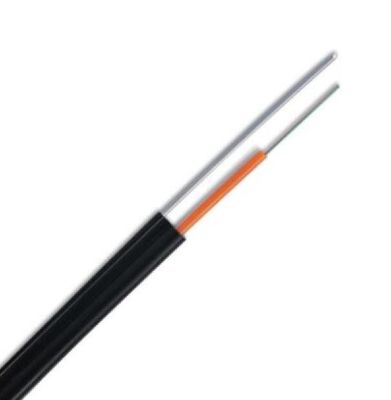

Disegni della figura aerea all'aperto 8 cavo a fibre ottiche del centro di GYXTC8Y 12
