Dettagli:
|
| NOME: | G652D 2-48 svuota d'acciaio all'aperto incagliato calcola il cavo ottico dell'antenna corazzata dell | Tipo della fibra: | G652D |
|---|---|---|---|
| Numero di fibre: | 24F | Tipo: | cavo a fibre ottiche |
| Diametro del cavo: | 9.8*18.5mm | Membro di forza: | Filo di acciaio |
| installazione: | Autosufficiente/aereo | Applicazione: | Installazione aerea |
| Membro del messaggero: | Filo di acciaio | Certificazione: | ISO9001/CE |
| Opzioni della fibra: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Colore: | Su misura |
| Evidenziare: | Figura aerea 8 cavo a fibre ottiche di G652D,Figura aerea corazzata 8 cavo a fibre ottiche,Cavo a fibre ottiche aereo di G652D |
||
G652D 2-48 svuota d'acciaio all'aperto incagliato calcola il cavo ottico dell'antenna corazzata della fibra 8
La descrizione di d'acciaio all'aperto dei centri di G652D 2-48 incagliato calcola il cavo ottico dell'antenna corazzata della fibra 8

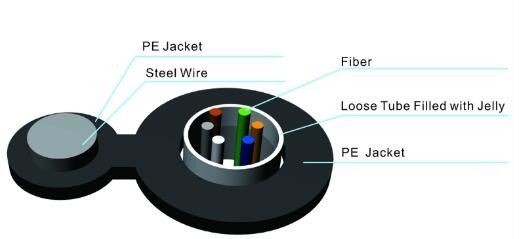

Il cavo aereo a fibra ottica di GYFTC8Y è non cavo autosufficiente del cavo d'acciaio del filo dell'armatura 7x1.0mm. Il tubo sciolto è fatto di alta plastica del modulo (PBT), che sono riempiti di gel resistente dell'acqua. Il tubo è incagliato liberamente intorno al non metallico rinforza il membro (FRP). La guaina esterna è fatta del rivestimento UV del PE della resistenza. La figura 8 struttura autosufficiente fornisce la forza ad alta resistenza e permette alle installazioni aeree di riduzione dei costi facile e. Il membro autosufficiente del cavo d'acciaio del filo dà resistente ad alta resistenza.
Le caratteristiche di d'acciaio all'aperto dei centri di G652D 2-48 incagliate calcolano il cavo ottico dell'antenna corazzata della fibra 8
1. Buona prestazione di temperatura e meccanica
2. Tubo sciolto ad alta resistenza che è idrolisi resistente
3. Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
4. La struttura compatta specialmente progettata è buona ad impedire i tubi sciolti restringersi
5. La guaina del PE protegge il cavo da radiazione ultravioletta
6. La progettazione leggera porta il basso costo ed anche l'installazione facile
abilità 7.Anti-electromagnetism.
diametro del cavo 8.Small, peso leggero del cavo, autosufficiente,
installazione 9.Easily.
I dati di parametro di d'acciaio all'aperto dei centri di G652D 2-48 incagliato calcolano il cavo ottico dell'antenna corazzata della fibra 8
Struttura e caratteristiche tecniche GYXTC8Y (2-24F)
|
Fibra Conteggio |
Diametro nominale (millimetro) |
Peso nominale (kg/km) |
Carico di tensione permissibile (n) |
Resistenza permissibile di schiacciamento (N/100mm) |
||
| A breve termine | Lungo termine | A breve termine | Lungo termine | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | Disponibile su richiesta del cliente | |||||
Struttura e caratteristiche tecniche GYTC8Y (2-288F)
|
Fibra Conteggio |
Termine nominale Diametro (millimetro) |
Termine nominale Peso (kg/km) |
Max Fiber Per metropolitana |
Max No. di (Tubes+fillers) |
Carico di tensione permissibile (n) |
Resistenza permissibile di schiacciamento (N/100mm) |
||
| A breve termine | Lungo termine | A breve termine | Lungo termine | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | Disponibile su richiesta del cliente | |||||||
Parametri tecnici:
Conteggio del cavo |
Fuori guaina diametro |
Peso |
Minimo permissibile Di tensione Forza (N) |
Permissibile minimo Carico massimo (N/100mm) |
Minimo Piegamento Raggio (Millimetro) |
Stoccaggio temperatura |
|||
| (Millimetro) | (chilogrammo) | Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
Breve termine |
Lungo termine |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|
FAQ
Pagamento
Per i grandi ordini, T/T, L/C e le linee tutte di E-credito sono offerti.
Per i piccoli ordini, le credito-carte sono accettate.
Trasporto & consegna
Invieremo i prodotti entro i 10-30 giorni.
Spediamo i piccoli ammucchiati da aria, o grandi ordini dal contenitore.
Ritorno e garanziaTutti i prodotti sono stati provati prima della nave fuori
Tutti i prodotti hanno 2 anni di garanzia. Se non c'è problema artificiale, sostituiremo liberamente o ripareremo per voi.
Possediamo il migliore servizio di dopo-vendita. Se dei problemi accadono, il nostro gruppo farà il nostro meglio per risolvere per i clienti.

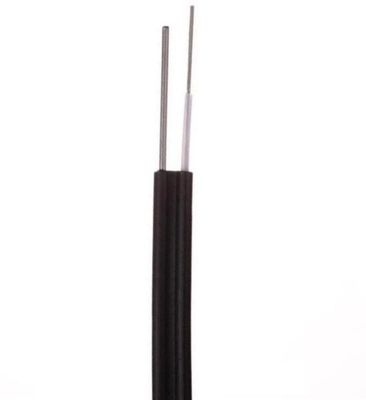

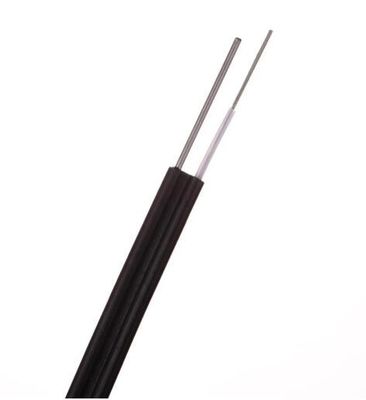

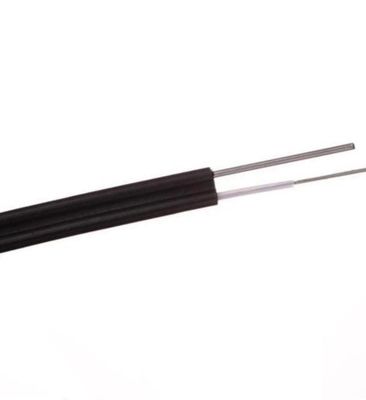

I disegni di d'acciaio all'aperto dei centri di G652D 2-48 incagliati calcolano il cavo ottico dell'antenna corazzata della fibra 8
