Dettagli:
|
| NOME: | Cavo a fibra ottica autosufficiente del ftth di goccia del cavo della fibra ottica del centro del ca | Lunghezza d'onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | separatore a fibra ottica del plc, 1x2 1x4 1x8 1x16 2x8 2x16 | Connettore: | SC LC |
| Tipo di cavo:: | G657A1 o come ordine dei clienti | Temperation di funzionamento: | -40℃ a 85℃ |
| No di fibra: | 2 4 8 16 | Uso: | FTTH |
| Evidenziare: | FTTH cadono un cavo a fibre ottiche dei 8 centri,Cavo flessibile autosufficiente di Ftth,8 cavo flessibile del centro FTTH |
||

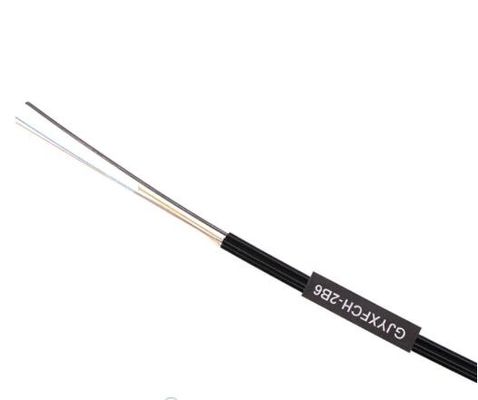

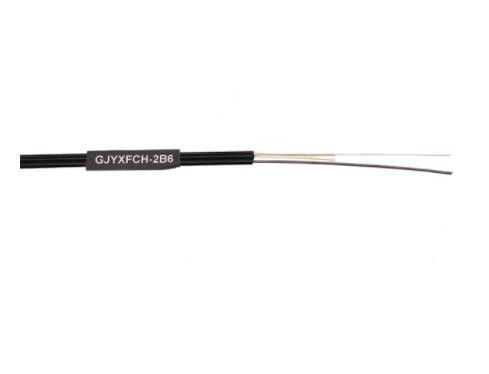

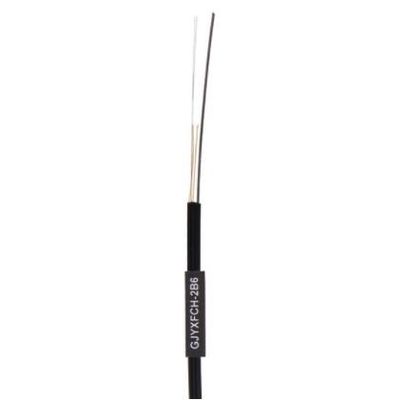

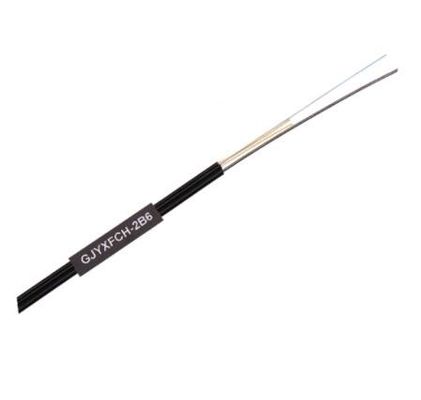

Cavo a fibra ottica autosufficiente del ftth di goccia del cavo della fibra ottica del centro del cavo flessibile 8 di FTTH
Descrizione
Il cavo a fibre ottiche di FTTH è fibra da dirigersi, che ha utilizzato per il collegamento le attrezzature e delle componenti nella rete a fibra ottica. Le fibre è posizione fra un cavo parallelo di due FRP/steel. Poi auto-è sostenuto dal filo di acciaio del diametro 1.2mm. Ultimo questo cavo è completato con la guaina nera o bianca di LSZH.
Caratteristiche
1, ad alta resistenza del filo di acciaio di diameter1.2mm soddisfa la richiesta di autosufficiente e di riduzione del costo dell'installazione.
2, due membri di forza paralleli del filo di acciaio di FRP/assicurare buona prestazione di resistenza di schiacciamento per proteggere la fibra
3, progettazione novella della flauto, facilmente striscia e giuntura, semplificano l'installazione e la manutenzione
4, alogeno zero del fumo basso e guaina ignifuga
5, singolo modo
6, (4.0±0.2) x (6.0±0.2) millimetro
7, soddisfacente rispetto alla specificazione di Telcordia GR-326-CORE
|
Oggetti
|
|
Unità
|
Specificazione G.657A1
|
|
Diametro di campo di modo
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
Diametro del rivestimento
|
μm
|
124.8±0.7
|
|
|
Non circolarità del rivestimento
|
%
|
≤0.7
|
|
|
Errore di concentricità del Centro-rivestimento
|
μm
|
≤0.5
|
|
|
Diametro ricoprente
|
μm
|
245±5
|
|
|
Non circolarità ricoprente
|
%
|
≤6.0
|
|
|
Errore di concentricità del Rivestimento-rivestimento
|
μm
|
≤12.0
|
|
|
Lunghezza d'onda di taglio del cavo
|
nanometro
|
λcc≤1260
|
|
|
Attenuazione (massimo)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Perdita dipiegamento
|
1turn×10mm radius@1550nm
|
dB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
dB
|
≤1.5
|
|
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|
Disegni del cavo a fibra ottica autosufficiente del ftth di goccia del cavo della fibra ottica del centro del cavo flessibile 8 di FTTH
