Dettagli:
|
| NOME: | 1 cavo a fibre ottiche all'aperto dell'interno di Frp Kfrp della casa del cavo flessibile di Ftth de | Lunghezza d'onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | separatore a fibra ottica del plc, 1x2 1x4 1x8 1x16 2x8 2x16 | Connettore: | SC LC |
| Tipo di cavo:: | G657A1 o come ordine dei clienti | Temperation di funzionamento: | -40℃ a 85℃ |
| No di fibra: | 2 4 8 16 | Uso: | FTTH |
| Evidenziare: | 1 cavo flessibile del centro FTTH,Cavo flessibile di Kfrp FTTH,Cavo flessibile dell'interno di Frp |
||
1 cavo a fibre ottiche all'aperto dell'interno di Frp Kfrp della casa del cavo flessibile di Ftth del centro
Una descrizione di 1 cavo a fibre ottiche all'aperto dell'interno di Frp Kfrp della casa del cavo flessibile di Ftth del centro

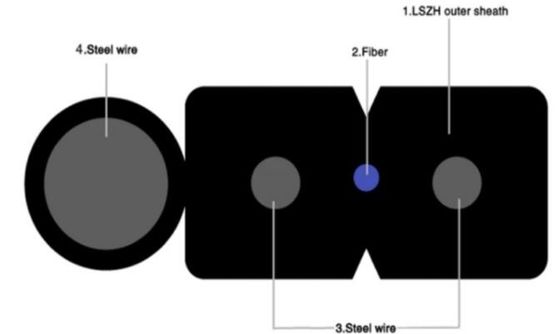

Il cavo a fibre ottiche di FTTH è fibra da dirigersi, che ha utilizzato per il collegamento le attrezzature e delle componenti nella rete a fibra ottica. Le fibre è fra due FRP paralleli/filo di acciaio. Poi auto-è sostenuto dal filo di acciaio del diametro 1.0mm. Infine questo cavo è completato con la guaina nera o bianca di LSZH.
Lle caratteristiche di 1 cavo a fibre ottiche all'aperto dell'interno di Frp Kfrp della casa del cavo flessibile di Ftth del centro
1, ad alta resistenza del filo di acciaio di diameter1.0mm soddisfa la richiesta di autosufficiente e di riduzione del costo dell'installazione.
2, due membri di forza paralleli del filo di acciaio di FRP/assicurare buona prestazione di resistenza di schiacciamento per proteggere la fibra
3, progettazione novella della flauto, facilmente striscia e giuntura, semplificano l'installazione e la manutenzione
4, alogeno zero del fumo basso e guaina ignifuga
5, singolo modo
6, (2.0±0.2) x (5.0±0.2) millimetro
7, soddisfacente rispetto alla specificazione di Telcordia GR-326-CORE
| Numero di fibre | 1F/2F/4F | ||||||||
| Attenuazione | 1310nm: ≤0.36 1550nm: ≤0.22 | ||||||||
| Colore di fibra | Brown verde arancio blu | ||||||||
| Tipo della fibra | G652D/G657A1/G657A2 | ||||||||
| Membro di forza | Wire/FRP/KFRP d'acciaio | ||||||||
| Guaina esterna | LSZH abbassano il ritardatore zero della struttura dell'alogeno del fumo & anti UV | ||||||||
| Dimensioni del diametro del cavo | 2,0 ± 0,1 millimetro (larghezza) del × 3.0W (di altezza) | ||||||||
| Gamma di temperature di operazione | -20 ℃ + a ℃ 70 | ||||||||
| Gamma di temperature dell'installazione | -0 ℃ + a ℃ 60 | ||||||||
| Gamma di temperature di conservazione e di trasporto | -20 ℃ + a ℃ 70 | ||||||||
| Carico di tensione (n) | A breve termine: lungo termine 800N: 500N | ||||||||
| Carico massimo (N) | Lungo termine 1000 N/100mm a breve termine: 2200N/100mm | ||||||||
| Raggio di piegamento minimo dell'installazione | 30 x OD | ||||||||
| Raggio di piegamento minimo di operazione | 15 x OD | ||||||||
| Marcatura del cavo | La lunghezza di segno 1meter a parte, come richiesto |
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|

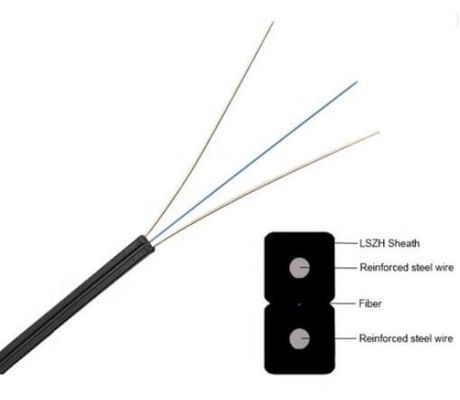

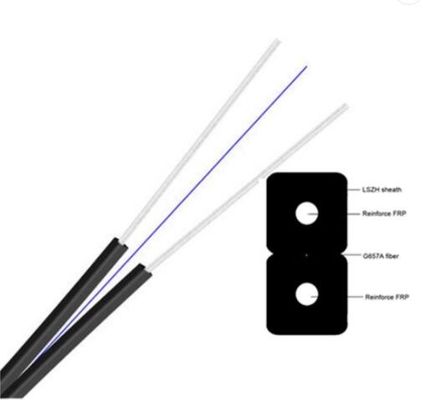

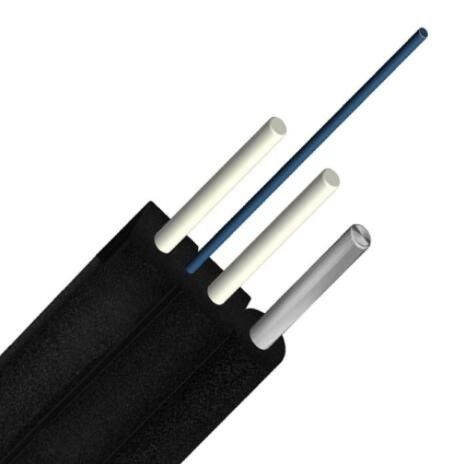

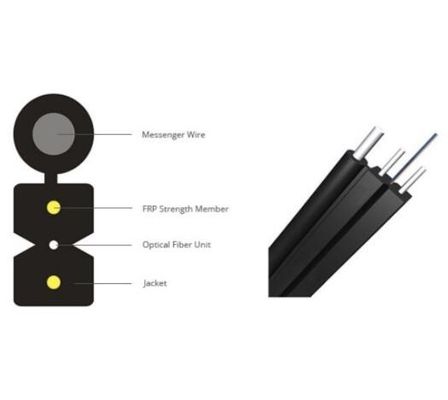

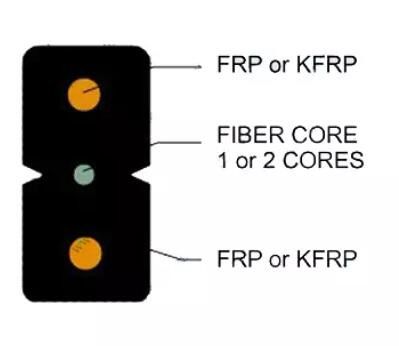

I disegni di 1 cavo a fibre ottiche all'aperto dell'interno di Frp Kfrp della casa del cavo flessibile di Ftth del centro
