Dettagli:
|
| NOME: | Cavo a fibre ottiche arco tipo aereo di goccia di FRP FTTH | Lunghezza d'onda: | 1260 a 1650nm |
|---|---|---|---|
| Tipo: | separatore a fibra ottica del plc, 1x2 1x4 1x8 1x16 2x8 2x16 | Connettore: | SC LC |
| Tipo di cavo:: | G657A1 o come ordine dei clienti | Temperation di funzionamento: | -40℃ a 85℃ |
| No di fibra: | 2 4 8 16 | Uso: | FTTH |
| Evidenziare: | cavo flessibile aereo di 1650nm FTTH,cavo flessibile aereo di 1260nm FTTH,cavo a fibre ottiche di 1260nm FTTH |
||

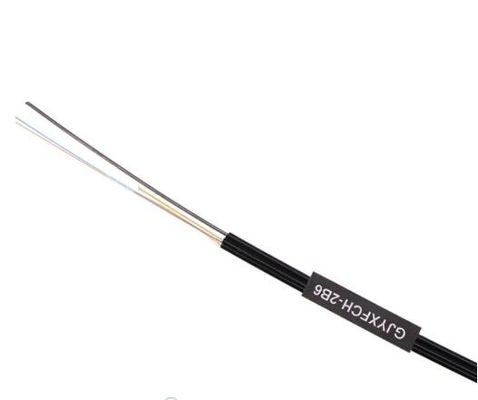

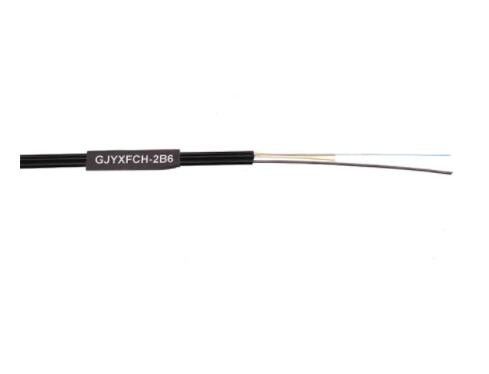

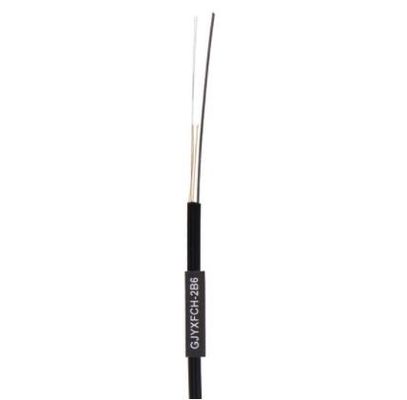

Cavo a fibre ottiche arco tipo aereo di goccia di FRP FTTH
Descrizione:
|
Nome dell'oggetto
|
Cavo a fibre ottiche di GJYXFCH FTTH
|
|
Luogo d'origine
|
Wuhan, Cina
|
|
Number di modello
|
GJYXFCH
|
|
Marca commerciale
|
Honwy
|
|
Tipo della fibra
|
Singolo modo ITU-T G657A
|
|
Fibra no.
|
2-4cores
|
|
Membro di forza
|
FRP parallelo
|
|
Materiale del rivestimento
|
LSZH/PVC
|
|
Struttura del cavo
|
Tipo dell'arco
|
|
Certificato
|
ISO9001/CE/RoHS/CE
|
|
Conservazione della temperatura
|
20℃ a + 60℃
|
|
Applicazione
|
Antenna di FTTH/Outdoor
|
Caratteristiche:
Applicazione:
Caratteristica della fibra:
| Codice di cavo |
Fibra Conteggio |
Diametro del cavo millimetro |
Cavo peso Kg/km |
Tensilse Forza N lunga/a breve termine |
Schiacciamento Resistenza N lunga/a breve termine |
Raggio di Bedning Dinamico/statico millimetro |
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 |
15/30 |
|
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
|
Oggetto
|
Norma
|
Unità
|
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
|

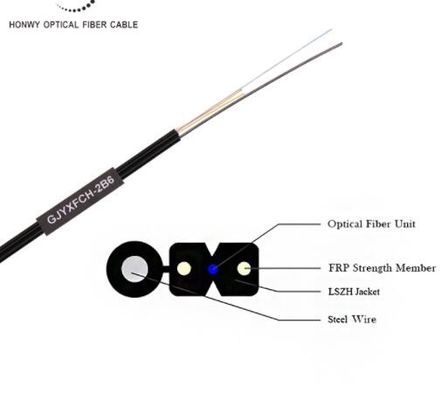

Disegni del cavo a fibre ottiche arco tipo aereo di goccia di FRP FTTH
