Dettagli:
|
| Tipo: | Cavo a fibre ottiche | Fibra di No.of: | 24 |
|---|---|---|---|
| Uso: | Soluzioni di FTTx | Fibra monomodale: | G652D, G657A1, G657A2 |
| Applicazione: | FTTH, FTTx | Azioni la temperatura: | -40℃ - +70℃ |
| Nome di prodotto: | Cavo a fibre ottiche bianco nero all'aperto dell'interno del ftth del cavo flessibile G657A1 G657A2 | Lunghezza d'onda: | 1310/1550nm |
| Evidenziare: | Cavo flessibile G657A1 di FTTH,Cavo flessibile G657A2 di FTTH,1 cavo a fibre ottiche del centro G652D |
||

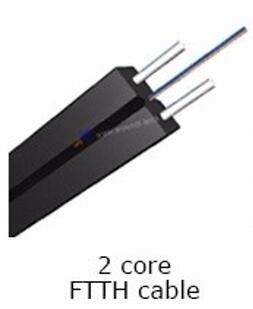

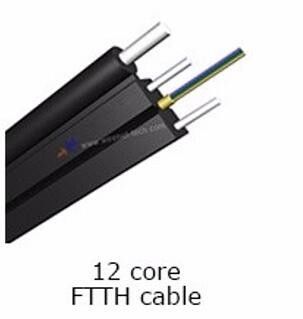

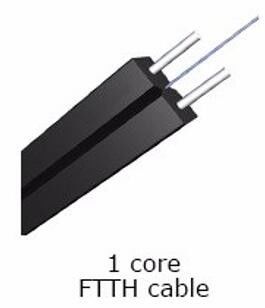

Cavo a fibre ottiche bianco nero all'aperto dell'interno del ftth del cavo flessibile G657A1 G657A2 G652D del ftth del centro di FTTH 1
Descrizione
Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di resistente all'acqua
composto di riempimento. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo
il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati dell'acciaio
nastro. Il cavo è completato con una guaina del polietilene (PE).
Caratteristiche di prodotto:
1. piccola costruzione leggera e conveniente esterna del diametro,
2. controllo in eccesso di lunghezza della fibra della stalla
3. Dopo che il cavo è formato, l'attenuazione supplementare della fibra è quasi zero ed il valore della dispersione non cambia
4. prestazione ambientale eccellente
Caratteristica strutturale:
1. il tubo sciolto centrale protegge la fibra ottica una volta rivestita
2. La fibra ottica è concentrata nel centro del cavo ed i rinforzi si distribuiscono da entrambi i lati del cavo
guaina
3. Uno strato di didascalia dell'acqua è fornito fra la cinghia d'acciaio ed il nucleo del cavo
4. guaina esterna legata del nastro-polietilene d'acciaio ondulato plastica-rivestito su due lati
5. doppio rinforzo parallelo del filo di acciaio
Parametri del cavo
No. |
Oggetti |
Unità | Specificazione | ||
| G.657A1 | |||||
| 1 | Diametro di campo di modo | 1310nm | μm | 9.0±0.4 | |
| 1550nm | μm | 10.1±0.5 | |||
| 2 | Diametro del rivestimento | μm | 124.8±0.7 | ||
| 3 | Non circolarità del rivestimento | % | ≤0.7 | ||
| 4 | Errore di concentricità del Centro-rivestimento | μm | ≤0.5 | ||
| 5 | Diametro ricoprente | μm | 245±5 | ||
| 6 | Non circolarità ricoprente | % | ≤6.0 | ||
| 7 | Errore di concentricità del Rivestimento-rivestimento | μm | ≤12.0 | ||
| 8 | Lunghezza d'onda di taglio del cavo | nanometro | λcc≤1260 | ||
| 9 | Attenuazione (massimo) | 1310nm | dB/km | ≤0.35 | |
| 1550nm | dB/km | ≤0.21 | |||
| 10 | Perdita dipiegamento | raggio @1550nm di 1turn×10mm | dB | ≤0.75 | |
| raggio @1625nm di 1turn×10mm | dB | ≤1.5 | |||
Caratteristiche meccaniche ed ambientali
| Oggetti | Unisca | Specifiche |
| Tensione (lungo termine) | N | 100 |
| Tensione (a breve termine) | N | 200 |
| Schiacciamento (lungo termine) | N/10cm | 1000 |
| Schiacci (a breve termine) | N/10cm | 2200 |
| Raggio di curvatura minimo (dinamica) | millimetro | 20D |
| Raggio di curvatura minimo (elettricità statica) | millimetro | 5D |
| Temperatura di funzionamento | ℃ | – 20~+60 |
| Temperatura di stoccaggio | ℃ | – 20~+60 |
|
Metodi del trasporto
|
Tempo
|
Caratteristiche
|
|
|
Trasporto di aria
|
Circa 7-10 giorni (un certo indirizzo speciale non ha incluso)
|
Weight≥45KG (le tasse 1. saranno le stesse di 45KG se all'interno di 45KG; 2. FOCC e prodotti con la batteria severa in aria.)
|
|
|
Trasporto preciso
|
Circa 7-10 giorni (un certo indirizzo speciale non ha incluso)
|
Usato solitamente per ordine del campione (FOCC e prodotti con la batteria severa in preciso.)
|
|
|
Trasporto del mare
|
Circa 35 giorni (un certo porto speciale non ha incluso)
|
Nessun limite del peso (il modo più economico per le merci non urgenti.)
|
|
|
Tronco o Transpotation ferroviario
|
Circa 30-40 giorni
|
Usato soltanto per i paesi interni o i paesi limitrofi della Cina.
|
|
