Dettagli:
|
Applicazione: | Telecomunicazione, le Telecomunicazioni, rete, Internet, lan | Tipo della fibra: | G652D, singolo modo o multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Numero dei conduttori: | 2,4,8,12,24,48,96,128 | Tipo: | Singolo modo g652d, antenna all'aperto del cavo ottico, & monomodale; Misto |
Numero di fibre: | 2-288 il centro | Colore: | Nero, blu, grigio, su misura, verde |
Rivestimento: | PE, MDPE, LSZH, PVC | NOME: | Cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche di singolo m |
Lunghezza: | 2km, 5Km, o su misura | Materiale del rivestimento: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponibile | installazione: | aereo autosufficiente, aereo, condotta, aereo/tubo/condotta |
struttura: | Tubo sciolto, Unitube | Temperatura di funzionamento: | -40~75 |
Materiale della guaina: | LSZH, HDPE, PVC | Membro di forza: | filo di acciaio, alluminio |
Colore della fibra: | Blu, arancia, Brown, acqua, grigio, su misura | ||
Evidenziare: | Cavo a fibre ottiche corazzato del centro di GYXTW 24,Uni cavo a fibre ottiche corazzato del centro della metropolitana 24,Modo del centro del cavo a fibre ottiche 12 singolo |
Descrizione: GYXTW 6/12/24 svuota il cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche del singolo modo
«GYXTW 6/12/24 svuota la Uni-metropolitana corazzata GYXTW che all'aperto del cavo a fibre ottiche del singolo modo il cavo ottico " è costruito inserendo una fibra di 250 μm in un tubo sciolto fatto di alto materiale del modulo riempito di composto idrorepellente.
La guaina del vinile è cablata. Il tubo sciolto è ricoperto longitudinalmente di striscia d'acciaio rivestita di plastica su due lati (PSP) e un materiale di acqua didascalia si aggiunge fra la striscia d'acciaio ed il tubo sciolto per assicurare la compattezza e la resistenza all'acqua longitudinale del cavo.
Caratteristiche del cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche di singolo modo dei centri di GYXTW 6/12/24
. Buona prestazione di temperatura e meccanica
. Tubo sciolto ad alta resistenza che è idrolisi resistente
. Le seguenti misure sono approntate per assicurare il cavo a tenuta d'acqua:
Struttura e caratteristiche tecniche del cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche di singolo modo dei centri di GYXTW 6/12/24
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
Oggetto
|
Norma
|
Unità
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
Attenuazione supplementare
at1310nm &
a 1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|

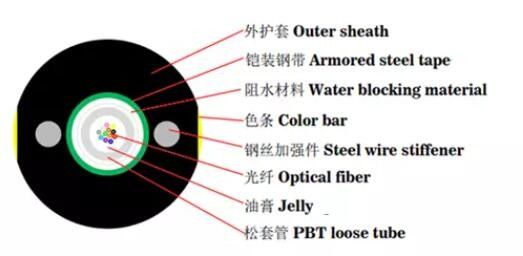

Disegni del cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche di singolo modo dei centri di GYXTW 6/12/24
Pacchetto del cavo ottico all'aperto della Uni-metropolitana corazzata GYXTW del cavo a fibre ottiche di singolo modo dei centri di GYXTW 6/12/24
