Dettagli:
|
Applicazione: | Telecomunicazione, le Telecomunicazioni, rete | Tipo della fibra: | G652D, singolo modo o multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Numero dei conduttori: | 2,4,8,24,48,96 | Tipo: | Singolo modo g652d, antenna all'aperto del cavo ottico, & monomodale; Misto |
Numero di fibre: | 2-96 il centro | Colore: | Nero, blu, grigio, su misura, verde |
Rivestimento: | PE, MDPE, LSZH, PVC | NOME: | Cavo a fibre ottiche corazzato della uni-metropolitana aerea all'aperto del cavo a fibre ottiche di |
Lunghezza: | 2km, o lunghezza su misura | Materiale del rivestimento: | PE, LSZH, LSZH O PVC |
OEM: | Disponibile | installazione: | aereo autosufficiente, aereo, condotta |
struttura: | Tubo sciolto, Unitube | Temperatura di funzionamento: | -40~75 |
Materiale della guaina: | LSZH, HDPE, PVC | Membro di forza: | Filo di acciaio |
Colore della fibra: | Blu, arancia, Brown, acqua, grigio, su misura |

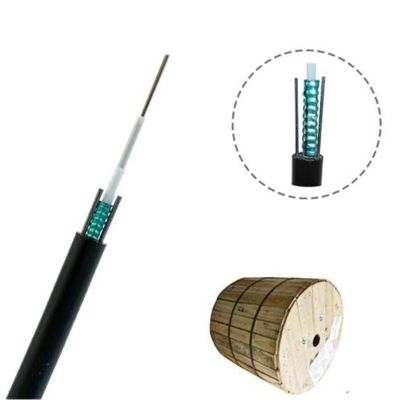

Descrizione: Cavo a fibre ottiche corazzato della uni-metropolitana aerea all'aperto del cavo a fibre ottiche di singolo modo GYXTW
«Il cavo a fibre ottiche corazzato della uni-metropolitana aerea all'aperto del cavo a fibre ottiche del singolo modo GYXTW «è costruito inserendo una fibra di 250 μm in un tubo sciolto fatto di alto materiale del modulo riempito di composto idrorepellente. Il tubo sciolto è ricoperto longitudinalmente di striscia d'acciaio rivestita di plastica su due lati (PSP) e un materiale di acqua didascalia si aggiunge fra la striscia d'acciaio ed il tubo sciolto per assicurare la compattezza e la resistenza all'acqua longitudinale del cavo. Due fili di acciaio paralleli sono disposti da entrambi i lati da espellere. La guaina del vinile è cablata.
Caratteristiche del cavo a fibre ottiche corazzato della uni-metropolitana aerea all'aperto del cavo a fibre ottiche di singolo modo GYXTW
1. buona prestazione di temperatura e meccanica
composto del materiale da otturazione del tubo 2.Special assicurare una protezione critica di fibra
3. Schiacci la resistenza e la flessibilità
4. Le misure seguenti sono approntate per assicurare il cavo a tenuta d'acqua:
5. composto di riempimento del tubo sciolto, materiale da otturazione del centro del cavo di 100%
6. miglioramento di PSP/PAP a prova d'umidità
7. tubo sciolto ad alta resistenza che è idrolisi resistente
No. di cavo
|
2~8
|
10~12
|
14~24
|
||
Modello della fibra
|
G.652D
|
||||
Membro di forza
|
Materiale
|
Filo di acciaio
|
|||
Diametro
(±0.05) millimetro
|
0,8
|
||||
Metropolitana sciolta
|
Materiale
|
PBT
|
|||
Diametro
(±0.06) millimetro
|
2,1
|
2,4
|
3,0
|
||
Spessore
(±0.03) millimetro
|
0,32
|
0,35
|
0,4
|
||
NO/metropolitana di Max.Core
|
8
|
12
|
24
|
||
Strato di didascalia dell'acqua (materiale)
|
Nastro di didascalia dell'acqua
|
||||
Armoring
|
Materiale
|
Striscia d'acciaio
|
|||
Spessore
(±0.03) millimetro
|
0,25
|
||||
Guaina esterna
|
Materiale
|
MDPE
|
|||
Spessore
(±0.2) millimetro
|
2,0
|
||||
Diametro del cavo (±0.2) millimetro
|
8,0
|
8,3
|
9,0
|
||
Peso del cavo (±5) kg/km
|
60
|
63
|
90
|
||
Raggio di piegamento minimo
|
Senza tensione
|
10.0×Cable-φ
|
|||
Nell'ambito di tensione massima
|
20.0×Cable-φ
|
||||
Gamma di temperature
(℃)
|
Installazione
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Operazione
|
-40~+70
|
Prestazione meccanica | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prova di schiacciamento | IEC 6079 – 1-2-E3 |
Prova di urto | IEC 60794-1-2-E4 |
Piegamento ripetuto | IEC 60794-1-2-E6 |
Prova di torsione | IEC 60794-1-2-E7 |
Curvatura di cavo | IEC 60794-1-2-E11A |
Coefficiente di attenuazione | ITU-T G.652 |
Prova strutturale | IEC-60793-1-20 |
Prestazione ambientale | |
Riciclaggio di temperatura | IEC 60794-1-2-F1 |
Penetrazione dell'acqua | IEC 60794-1-2-F5B |
Flusso composto d'archivio | IEC 60794-1-E14 |

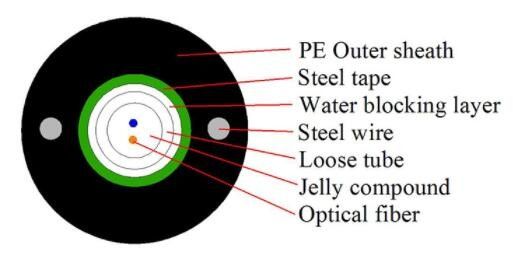

Disegni del cavo a fibre ottiche corazzato della uni-metropolitana aerea all'aperto del cavo a fibre ottiche di singolo modo GYXTW
Pacchetto del cavo a fibre ottiche corazzato all'aperto di singolo modo GYXTW
