Dettagli:
|
Applicazione: | Telecomunicazione, le Telecomunicazioni, rete | Tipo della fibra: | G652D, singolo modo o multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Numero dei conduttori: | 2,4,8,24 | Tipo: | Singolo modo g652d, antenna all'aperto del cavo ottico, & monomodale; Misto |
Colore: | Nero, blu, grigio, su misura, verde | Rivestimento: | PE, MDPE, LSZH, PVC |
Lunghezza: | 2km, o lunghezza su misura | Materiale del rivestimento: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponibile | Installazione: | & aereo, aereo, aereo autosufficiente; Condotta |
Struttura: | Tubo sciolto, Unitube | Temperatura di funzionamento: | -40~75 |
Materiale della guaina: | LSZH, HDPE, PVC | Membro di forza: | filo di acciaio |
Colore della fibra: | Blu, arancia, Brown, acqua, grigio, su misura | ||
Evidenziare: | Cavo di fibra ottica corazzato di sostegno di G652D,Cavo di fibra ottica di sostegno di GYXTW |

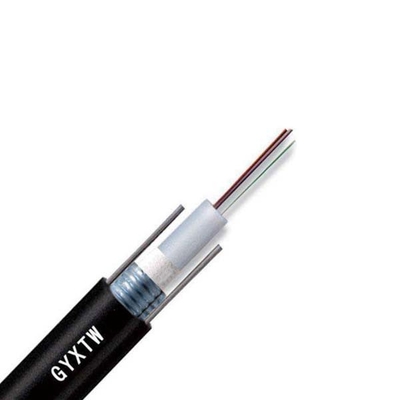

Cavo di fibra ottica corazzato di sostegno di singolo modo del centro di GYXTW 4
Descrizione:

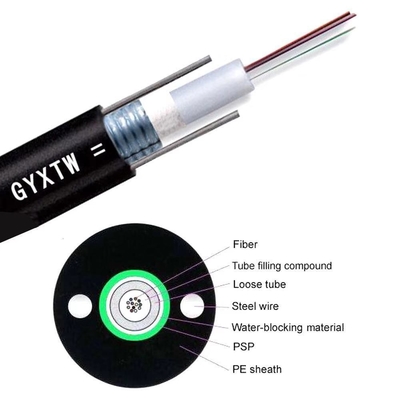

La fibra di 250μm è posizionata in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con una guaina del polietilene (PE).
Caratteristiche:
Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Schiacci la resistenza e la flessibilità
Miglioramento di PSP a prova d'umidità
Due fili di acciaio paralleli assicurano la resistenza alla trazione
Installazione di diametro basso, leggera ed amichevole
Stoccaggio/temperatura di funzionamento: -40℃~+70℃
Applicazione:
Utilizzabile in condotta/antenna
Caratteristiche:
1. dispersione ed attenuazione basse
2. progettazione adeguata, controllo preciso per la lunghezza in eccesso della fibra e processo di incaglio distinto rendere il cavo
No.
|
1
|
2
|
3
|
4
|
5
|
6
|
Colore
|
Blu
|
Arancia
|
Verde
|
Brown
|
Grigio
|
Bianco
|
No.
|
7
|
8
|
9
|
10
|
11
|
12
|
Colore
|
Rosso
|
Nero
|
Giallo
|
Porpora
|
Rosa
|
Acqua
|
No.
|
13
|
14
|
15
|
16
|
17
|
18
|
Colore
|
S100 blu
|
S100 arancio
|
S100 verde
|
Brown S100
|
S100 grigio
|
S100 bianco
|
No.
|
19
|
20
|
21
|
22
|
23
|
24
|
Colore
|
S100 rosso
|
Natura S100
|
S100 giallo
|
S100 porpora
|
S100 rosa
|
Acqua S100
|
SN
|
Oggetto
|
Unità
|
Valore
|
||
1
|
No. delle fibre
|
conteggio
|
4/6
|
8/12
|
24
|
2
|
Diametro della metropolitana
|
conteggio
|
2,2
|
2,4
|
3,2
|
3
|
Diametro del cavo (±5%)
|
millimetro
|
8,5
|
8,7
|
9,5
|
4
|
Peso del cavo (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Tensione a breve termine
|
N
|
1500
|
||
6
|
Schiacciamento a breve termine
|
N/100mm
|
1000
|
Oggetto
|
Metodo di prova
|
Stato di accettazione
|
IEC 60794-1-2-E1 di resistenza alla trazione
|
- Carico: Tensione a breve termine
- Lunghezza di cavo: circa 50m - Tempo di caricamento: 1min |
- Razza 0,6% della fibra
- Nessuna rottura della fibra e nessun danno della guaina. |
Prova di schiacciamento
IEC 60794-1-2-E3 |
- Carico: Schiacciamento a breve termine
- Tempo di caricamento: 1min |
- Cambiamento 0.1dB di perdita a 1550nm
- Nessuna rottura della fibra e nessun danno della guaina. |
Marcatura del cavo della fibra sciolta all'aperto del gyxtw g652d del cavo a fibre ottiche del tubo del cavo a fibre ottiche di GYXTW
(1) indicazione nei metri/piedi;
(2) quantità e tipo di fibre;
(3) tipo di cavo;
(4) nome della fabbrica;
(5) data di fabbricazione (anno);
(6) altri requisiti;
I segni saranno permanenti e leggibili per la durata della vita del cavo. La precisione dell'indicazione di lunghezza sarà migliore di 1000m±2m.

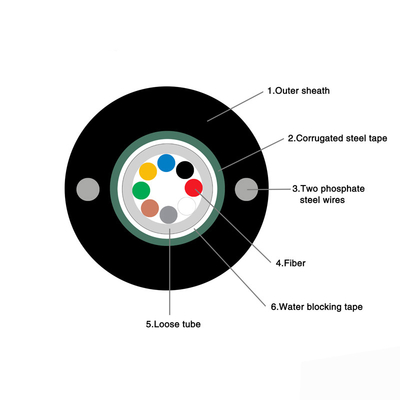

Disegni della fibra sciolta all'aperto del gyxtw g652d del cavo a fibre ottiche del tubo del cavo a fibre ottiche di GYXTW
