Nome:	GJYXCH-1B6 G657A2 1 svuotano il cavo flessibile di fibra ottica all'aperto di FTTH con il messaggero	Lunghezza d'onda:	1260 a 1650nm
Tipo:	separatore a fibra ottica del plc, 1x2 1x4 1x8 1x16 2x8 2x16	Connettore:	SC LC
Tipo di cavo::	G657A1 o come ordine dei clienti	Temperation di funzionamento:	-40℃ a 85℃
No. di fibra:	2 4 8 16	Uso:	FTTH
Numero di modello:	GJXFH	Luogo di origine:	Hubei, Cina
Evidenziare:	Cavo a fibre ottiche all'aperto di FTTH , cavo a fibre ottiche di 1650nm FTTH , Cavo flessibile molle di FTTH

Oggetto	Parametro di tecnologia
Tipo di cavo	GJYXCH-1B6	GJYXCH-2B6	GJYXCH-4B6

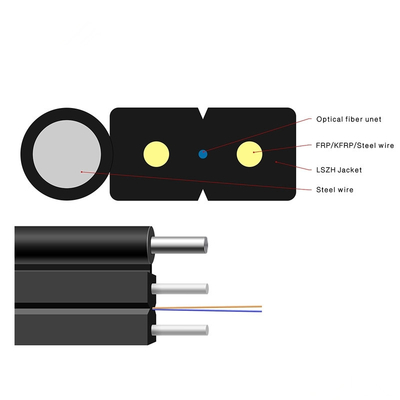

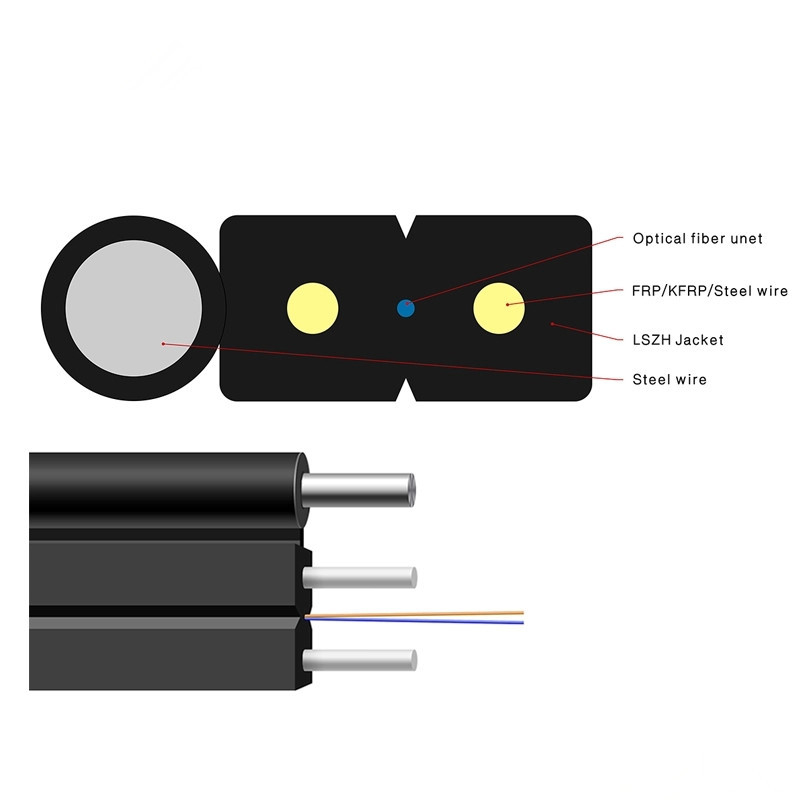

Specificazione del cavo	5.2×2.0
Tipo della fibra	9/125 (G.657A2)
Numeri di fibre	1	2	4
Colore della fibra	Rosso	Blu, arancio	Blu, arancia, verde, marrone
Colore della guaina	Nero
Materiale della guaina	LSZH
Dimensione millimetro del cavo	5,2 (±0.2) *2.0 (±0.2)
Peso Kg/km del cavo	Approssimativamente 19,5
Raggio di piegamento minimo millimetro	120
Raggio di piegamento minimo millimetro (A parte il cavo di messaggero)	10 (elettricità statica) 25 (dinamico)
Attenuazione dB/km	≦ 0,4 a 1310nm, ≦ 0,3 a 1550nm
N di tensione a breve termine	600
N di tensione a lungo termine	300
Schiacciamento a breve termine N/100mm	2200
Schiacciamento a lungo termine N/100mm	1100
℃ di temperatura di operazione	-20~+60

Tipo di cavo	Cavo Diamter (millimetri)	Peso (kg/km)	Resistenza alla trazione (N)		Resistenza di schiacciamento (N/100mm)		Raggio di piegamento minimo (millimetri)
			A breve termine	Lungo termine	A breve termine	Lungo termine	Elettricità statica	Dinamico
GJXFH-1	2.0*5.0	21	60	30	1000	300	15	30
GJXFH-2	2.0*5.0	21	60	30	1000	300	15	30
GJXFH-4	2.0*5.6	21,5	60	30	1000	300	15	30
GJXH-1	2.0*5.0	21	60	30	1000	300	15	30
GJXH-2	2.0*5.0	21	60	30	1000	300	15	30

Fibra ottica di singolo modo di G.652D (B1.3)
Oggetto		Norma	Unità
Attenuazione	1310nm	≤0.35	dB/km
	1383nm	≤0.33	dB/km
	1550nm	≤0.21	dB/km
	1625nm	≤0.24	dB/km
Dispersione	1288nm~1339nm	\|D\|≤3.4	ps/(nanometro·chilometro)
	1271nm~1360nm	\|D\|≤5.3	ps/(nanometro·chilometro)
	1550nm	≤17.8	ps/(nanometro·chilometro)
lunghezza d'onda della Zero-dispersione		1300~1322	(nanometro)
pendio della Zero-dispersione		≤0.091	ps/(nm2•chilometro)
PMD	Singola fibra di PMD	≤0.15	ps/√km
PMD	Collegamenti di PMD Q	≤0.08	ps/√km
MDF	1310nm	9.2±0.4	um
Diametro del rivestimento		125±1.0	μm
Non circolarità del rivestimento		≤0.8	%
errore di concentricità del Centro-rivestimento		≤0.6	μm
Diametro ricoprente		245±10	μm
Errore concentricità del rivestimento/del rivestimento		≤10.0	μm
Lunghezza d'onda di taglio		1.18~1.33	μm
Attenuazione di Macrobend (ф 50mm, 100 cicli)	1550nm	≤0.05	dB
Attenuazione di Macrobend (ф 50mm, 100 cicli)	1625nm	≤0.05	dB
Raggio di piegamento		≥5	m.
Parametri dinamici di affaticamento		≥20	ND
Attenuazione supplementare @1310nm & @1550nm	Prova di riciclaggio di temperatura: (- 60℃~85℃, 3 cicli)	≤0.03	dB/km
	L'acqua inzuppa la prova: (23℃ per 30 giorni)	≤0.03	dB/km
	Prova di calore umida: (85℃, 85%RH per 30 giorni)	≤0.03	dB/km
	Prova termica invecchiare (85℃ per 30 giorni)	≤0.03	dB/km
	L'acqua calda inzuppa la prova: (60℃ per 15 giorni)	≤0.03	dB/km

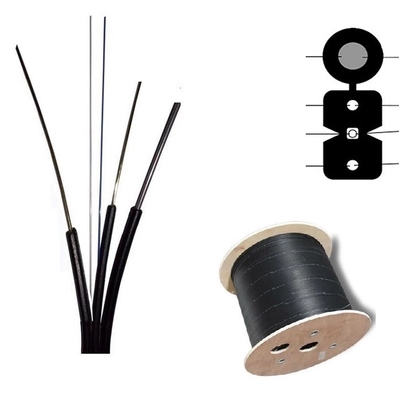

Morbidezza all'aperto dell'interno del cavo a fibre ottiche 1650nm di FTTH facile spiegare

Cavo a fibre ottiche all'aperto di FTTH
