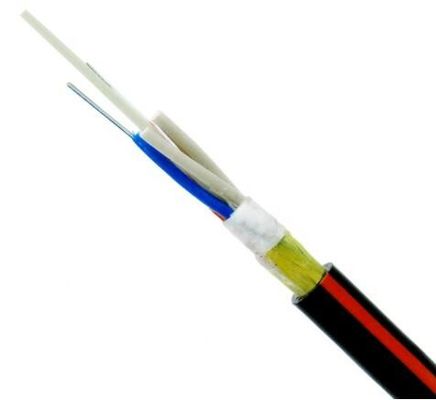

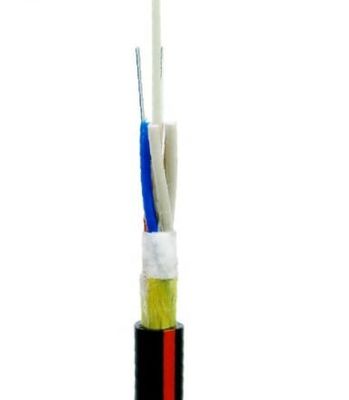

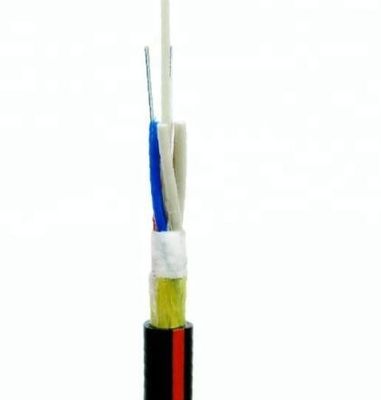

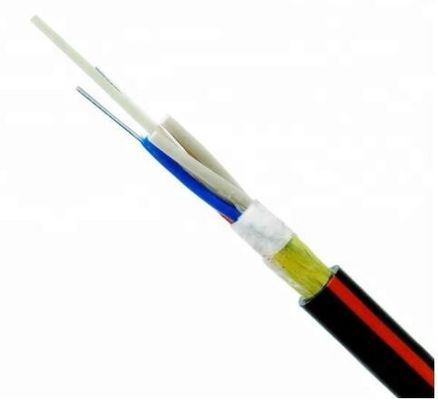

Cavo a fibre ottiche all'aperto del centro ADSS OFC del cavo a fibre ottiche 24 di singolo modo
Descrizione

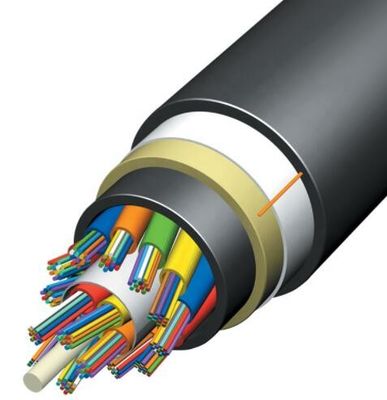

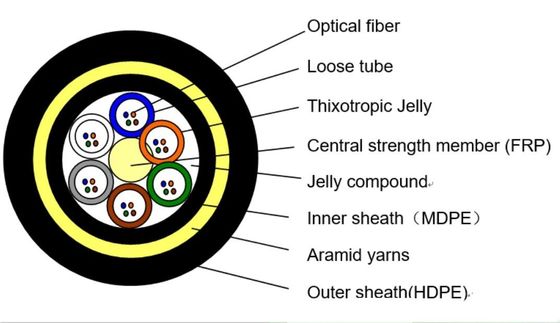

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo.
I tubi sono riempiti di composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP
(Plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo.
Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene).
Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza,
il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Applicazioni
Comunicazione a distanza della stazione base quali RRU o BBU.
Sottostazione astuta ed applicazione all'aperto di CATV.
Accesso di emergenza alla comunicazione di fibra ottica.
Utilizzato in FTTX, dalla residenza al centro dati e livello e verticale di cablaggio, anche utilizzati nel cavo di FTTH.
Caratteristiche
Buone caratteristiche di temperatura e meccaniche.
Buone compressione e flessibilità laterali.
Di diametro basso, leggero, facile collegarsi e sostenere la trasmissione dei dati di grande capacità.
Mini strato corazzato usato per fare diminuire il diametro ed il peso esterni del cavo, anche convenienti per la stenditura e la giuntura.
Il materiale esterno del rivestimento presenta i vantaggi della prova dell'acqua, protezione ignifuga e dell'ambiente.
Parametri del cavo
|
No. di cavo
|
4
|
8
|
12
|
24
|
48
|
72
|
144
|
|
Modello della fibra
|
G.652D
|
|
Progettazione (&Filler del membro + della metropolitana di forza)
|
1+5
|
1+6
|
1+12
|
|
Forza centrale
Membro
|
Materiale
|
FRP
|
|
Diametro (±0.05) millimetro
|
1,5
|
2,0
|
|
Metropolitana sciolta
|
Materiale
|
PBT
|
|
|
Diametro (±0.06) millimetro
|
1,72
|
2,0
|
|
Spessore (±0.03) millimetro
|
0,30
|
0,32
|
|
NO massimo/metropolitana del centro
|
4
|
6
|
12
|
|
Corda del riempitore
|
Materiale
|
LDPE
|
|
Colore
|
Bianco
|
|
Diametro (±0.06) millimetro
|
1,7
|
2,0
|
|
Strato di didascalia dell'acqua (materiale)
|
Inondazione del composto
|
|
Esterno
Guaina
|
Materiale
|
MDPE
|
|
Spessore (±0.2) millimetro
|
1,8
|
|
Diametro del cavo
|
8,3
|
8,9
|
9,4
|
13,2
|
|
Peso del cavo
|
55
|
65
|
75
|
160
|
|
Raggio di piegamento minimo
|
Senza tensione
|
10.0×Cable - φ
|
|
Nell'ambito di tensione massima
|
20.0×Cable - φ
|
|
Gamma di temperature
(℃)
|
Installazione
|
-20~+60
|
|
Trasporto & conservazione
|
-40~+70
|
|
Operazione
|
-40~+70
|
