Il centro autosufficiente di GYXTC8S 12 calcola il cavo flessibile a fibra ottica aereo 8

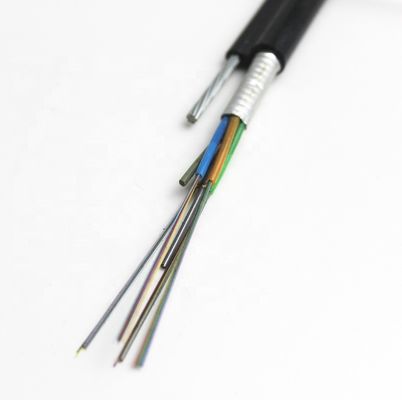

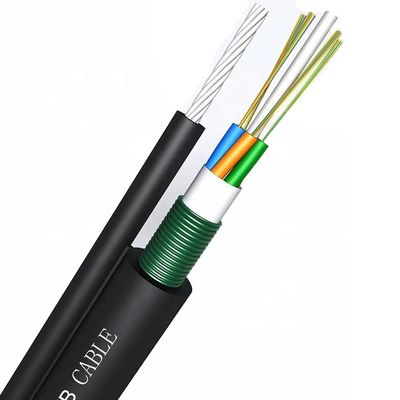

La struttura del cavo di GYTC8S è di mettere la fibra ottica di 250µm nel tubo sciolto fatto di alto materiale del modulo, che è riempito di composto impermeabile. Il centro del cavo è avvolto in un acciaio plastica-rivestito (PSP) ed è integrato con il filo d'acciaio 8 in figura guaina del polietilene. La struttura autosufficiente Figure-8 fornisce la forza ad alta resistenza e permette alle installazioni aeree di riduzione dei costi facile e.



Caratteristiche di prodotto:



• I fili del filo di acciaio hanno forza estremamente ad alta resistenza, che è conveniente per spese generali autosufficienti che si situano e riduce i costi dell'installazione

• Con le buone proprietà meccaniche e caratteristiche di temperatura

• Il materiale del tubo sciolto ha buona resistenza di idrolisi ed ad alta resistenza.

• Il tubo sciolto è riempito di gel speciale, che proteggono la fibra ottica

• Appronti le seguenti misure per assicurare la prestazione impermeabile del cavo ottico

- Singolo il centro di rinforzo del cavo centro metallico

ripieno con il materiale speciale di Acqua didascalia in tubo sciolto

- Materiale da otturazione del centro del cavo completo

- Strato a prova d'umidità di acciaio plastica-rivestito (PSP)





Parametro strutturale:



Modello	Numero di fibre	Conteggio della metropolitana	Conteggio della corda del materiale da otturazione	Peso (kg/km)	Tensione (n)	Schiacciamento (N/100mm)	Raggio di piegamento statico/dinamica (millimetro)
GYTC8A-2~6Xn	2~6	1	4	158	Secondo il diametro del cavo della sospensione	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Tipo della fibra	Attenuazione della fibra (+20℃)				Larghezza di banda		Apertura numerica	Lunghezza d'onda di taglio del cavo della fibra ottica
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·chilometro	≥500MHz·chilometro	Na 0.200±0.015	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·chilometro	≥500MHz·chilometro	Na 0.275±0.015	---
