Dettagli:
|
Applicazione: | Telecomunicazione, le Telecomunicazioni, rete | Tipo della fibra: | G652D, singolo modo o multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Numero dei conduttori: | 2,4,8,24,48 | Tipo: | Singolo modo g652d, antenna all'aperto del cavo ottico, & monomodale; Misto |
Numero di fibre: | 2-24 il centro | Colore: | Nero, blu, grigio, su misura, verde |
Rivestimento: | PE, MDPE, LSZH, PVC | Nome: | Singolo modo sottomarino GYTA33 sepolto diretto 24 48 cavo ottico della fibra dei 72 centri |
Lunghezza: | 2km, o lunghezza su misura | Materiale del rivestimento: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponibile | installazione: | aereo autosufficiente, aereo, condotta |
Struttura: | Tubo sciolto, Unitube | Temperatura di funzionamento: | -40~75 |
Materiale della guaina: | LSZH, HDPE, PVC | Membro di forza: | Filo di acciaio |
Colore della fibra: | Blu, arancia, Brown, acqua, grigio, su misura | ||
Evidenziare: | 24 cavi a fibre ottiche sottomarini del centro GYTA33,Cavo a fibre ottiche diretto di sepoltura dei 72 centri,Cavo a fibre ottiche diretto di sepoltura GYTA33 |
Descrizione di singolo modo sottomarino GYTA33 sepolto diretto 24 48 cavo ottico della fibra dei 72 centri
Numero di fibre | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
Cavo di CSM/Steel (millimetro) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
Mumber dell'elemento | 5 | 6 | 5 | 6 | 6 | 6 | |
I centri massimi in tubo | 6 | 6 | 12 | 12 | 6 | 12 | |
Diametro della guaina interna | 8,3 | 8,8 | 9,1 | 9,7 | 10,5 | 10,5 | |
Diametro del filo di acciaio e no. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
Diametro del cavo approssimativamente (millimetri) | 14,3 | 14,8 | 15,1 | 15,7 | 17,5 | 17,5 | |
Peso approssimativamente (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
Resistenza alla trazione (n) | Lungo termine | 4000 | 10000 | ||||
A breve termine | 10000 | 2000 | |||||
Resistenza di schiacciamento (N/100mm) | Lungo termine | 3000 | |||||
A breve termine | 5000 | ||||||
Raggio di piegamento (millimetri) | Dinamico | ≥30 ×Dia. Di cavo | |||||
Elettricità statica | ≥15×Dia. Di cavo | ||||||
Temperatura di funzionamento (°C) | -40°C ~+ 70°C | ||||||
Applicazione | Direttamente sepoltura e sotto acqua |
Prestazione meccanica | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prova di schiacciamento | IEC 6079 – 1-2-E3 |
Prova di urto | IEC 60794-1-2-E4 |
Piegamento ripetuto | IEC 60794-1-2-E6 |
Prova di torsione | IEC 60794-1-2-E7 |
Curvatura di cavo | IEC 60794-1-2-E11A |
Coefficiente di attenuazione | ITU-T G.652 |
Prova strutturale | IEC-60793-1-20 |
Prestazione ambientale | |
Riciclaggio di temperatura | IEC 60794-1-2-F1 |
Penetrazione dell'acqua | IEC 60794-1-2-F5B |
Flusso composto d'archivio | IEC 60794-1-E14 |
Segno del cavo del modo singolo sottomarino GYTA33 sepolto diretto 24 48 cavo ottico della fibra dei 72 centri
(1) indicazione nei metri/piedi;
(2) quantità e tipo di fibre;
(3) tipo di cavo;
(4) nome della fabbrica;
(5) data di fabbricazione (anno);
(6) altri requisiti;
I segni saranno permanenti e leggibili per la durata della vita del cavo. La precisione dell'indicazione di lunghezza sarà migliore di 1000m±2m.

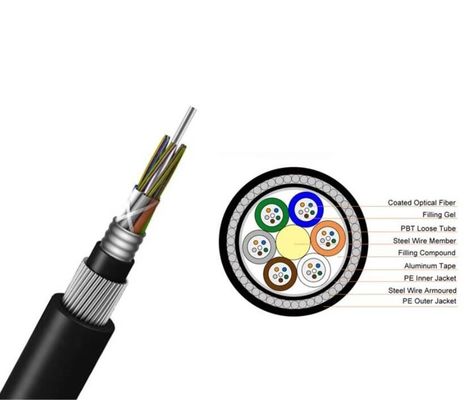

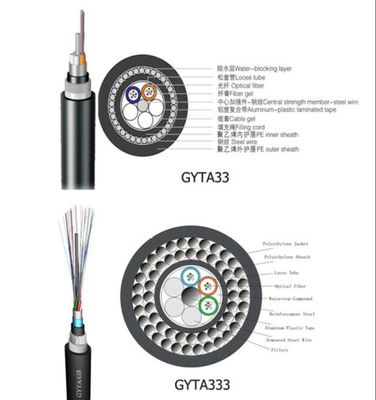

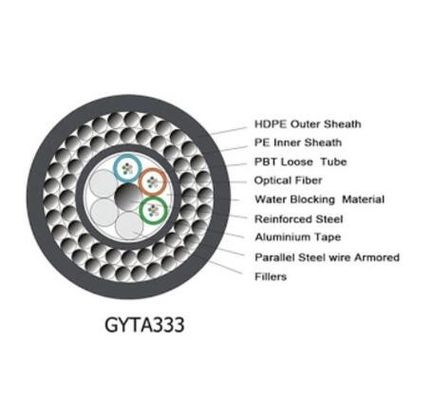

Disegni di singolo modo sottomarino GYTA33 sepolto diretto 24 48 cavo ottico della fibra dei 72 centri
