Dettagli:
|
Applicazione: | Telecomunicazione, le Telecomunicazioni, rete, Internet, lan | Tipo della fibra: | G652D, singolo modo o multi modo, 50/125,62.5/125, OM3 |
---|---|---|---|
Numero dei conduttori: | 2,4,8,12,24,48,96 | Tipo: | Singolo modo g652d, antenna all'aperto del cavo ottico, & monomodale; Misto |
Numero di fibre: | 2-288 il centro | Colore: | Nero, blu, grigio, su misura, verde |
Rivestimento: | PE, MDPE, LSZH, PVC | NOME: | Di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW 4/6 |
Lunghezza: | 2km, o lunghezza su misura | Materiale del rivestimento: | PE, LSZH, TPU, LSZH O PVC |
OEM: | Disponibile | installazione: | aereo autosufficiente, aereo, condotta |
struttura: | Tubo sciolto, Unitube | Temperatura di funzionamento: | -40~75 |
Materiale della guaina: | LSZH, HDPE, PVC | Membro di forza: | filo di acciaio, alluminio, o secondo il requisito |
Colore della fibra: | Blu, arancia, Brown, acqua, grigio, su misura | ||
Evidenziare: | 0.6CM un cavo a fibre ottiche all'aperto dei 6 centri,Cavo a fibre ottiche all'aperto di GYXTW 0.6CM,Un cavo a fibre ottiche corazzato dei 4 centri |
Descrizione: Di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW 4/6/8/12/
«Di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW il 4/6/8/12/" è costruito inserendo una fibra di 250 μm in un tubo sciolto fatto di alto materiale del modulo riempito di composto idrorepellente. Due fili di acciaio paralleli sono disposti da entrambi i lati da espellere. La guaina del vinile è cablata.
Il tubo sciolto è ricoperto longitudinalmente di striscia d'acciaio rivestita di plastica su due lati (PSP) e un materiale di acqua didascalia si aggiunge fra la striscia d'acciaio ed il tubo sciolto per assicurare la compattezza e la resistenza all'acqua longitudinale del cavo.
Caratteristiche:
· Ha buone proprietà della temperatura e meccaniche.
· Il materiale sciolto stesso del tubo ha buona resistenza di idrolisi ed ad alta resistenza.
· Il tubo è riempito di grasso speciale per assicurare la protezione critica alla fibra, alla buona resistenza della pressione ed alla morbidezza.
· La striscia d'acciaio a doppio foglio (PSP) migliora la resistenza all'umidità del cavo.
· Due cavi paralleli assicurare la resistenza alla trazione del cavo.
· Di diametro basso, leggero e facile situarsi.
· Lunghezza di consegna lunga
Modello del cavo | Numero delle fibre |
Diametro del cavo millimetro |
Peso del cavo kg/km |
Forza d'allungamento permissibile Lungo/a breve termine N |
Forza schiacciante permissibile Lungo/a breve termine N/100mm |
Raggio di piegamento Statico/dinamico millimetro |
GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Struttura e caratteristiche tecniche di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW del 4/6/8/12/
Fibra ottica di singolo modo di G.652D (B1.3)
|
|||
Oggetto
|
Norma
|
Unità
|
|
Attenuazione
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersione
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nanometro·chilometro)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nanometro·chilometro)
|
|
1550nm
|
≤17.8
|
ps/(nanometro·chilometro)
|
|
lunghezza d'onda della Zero-dispersione
|
1300~1322
|
(nanometro)
|
|
pendio della Zero-dispersione
|
≤0.091
|
ps/(nm2•chilometro)
|
|
PMD
|
Singola fibra di PMD
|
≤0.15
|
ps/√km
|
Collegamenti di PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Diametro del rivestimento
|
125±1.0
|
μm
|
|
Non circolarità del rivestimento
|
≤0.8
|
%
|
|
errore di concentricità del Centro-rivestimento
|
≤0.6
|
μm
|
|
Diametro ricoprente
|
245±10
|
μm
|
|
Errore concentricità del rivestimento/del rivestimento
|
≤10.0
|
μm
|
|
Lunghezza d'onda di taglio
|
1.18~1.33
|
μm
|
|
Attenuazione di Macrobend
(ф 50mm, 100 cicli)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Raggio di piegamento
|
≥5
|
m.
|
|
Parametri dinamici di affaticamento
|
≥20
|
ND
|
|
Attenuazione supplementare
@1310nm &
@1550nm
|
Prova di riciclaggio di temperatura:
(- 60℃~85℃, 3 cicli) |
≤0.03
|
dB/km
|
L'acqua inzuppa la prova:
(23℃ per 30 giorni) |
≤0.03
|
dB/km
|
|
Prova di calore umida:
(85℃, 85%RH per 30 giorni) |
≤0.03
|
dB/km
|
|
Prova termica invecchiare (85℃ per 30 giorni)
|
≤0.03
|
dB/km
|
|
L'acqua calda inzuppa la prova: (60℃ per 15 giorni)
|
≤0.03
|
dB/km
|
Prestazione meccanica | |
Max Tension Performance | IEC 60794-1-2-E |
Max. Operation Tension | IEC 60794-1-2-E1 |
Prova di schiacciamento | IEC 6079 – 1-2-E3 |
Prova di urto | IEC 60794-1-2-E4 |
Piegamento ripetuto | IEC 60794-1-2-E6 |
Prova di torsione | IEC 60794-1-2-E7 |
Curvatura di cavo | IEC 60794-1-2-E11A |
Coefficiente di attenuazione | ITU-T G.652 |
Prova strutturale | IEC-60793-1-20 |
Prestazione ambientale | |
Riciclaggio di temperatura | IEC 60794-1-2-F1 |
Penetrazione dell'acqua | IEC 60794-1-2-F5B |
Flusso composto d'archivio | IEC 60794-1-E14 |

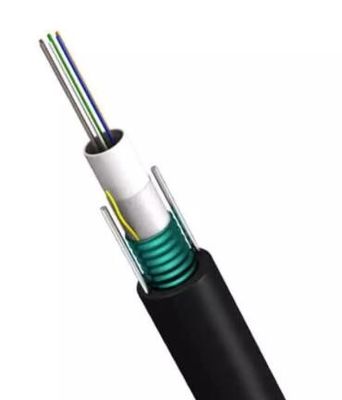

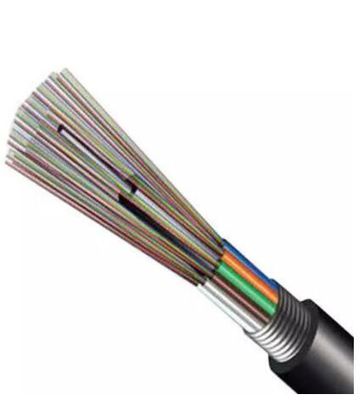

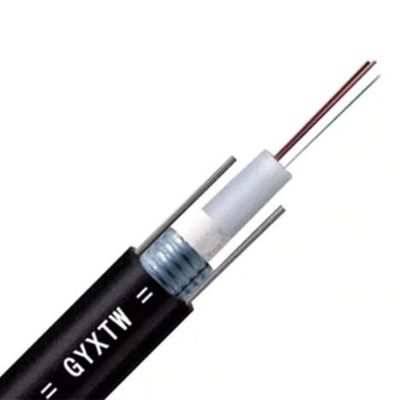

Disegni di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW del 4/6/8/12/

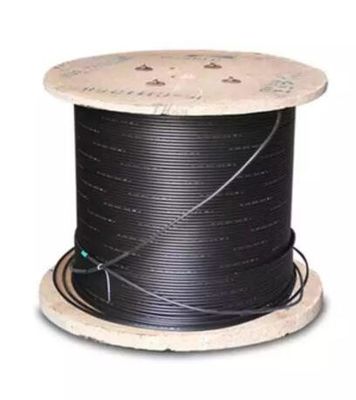

Pacchetto di cavo a fibre ottiche corazzato dei centri del singolo Mond 0.6CM diametro all'aperto di GYXTW del 4/6/8/12/
